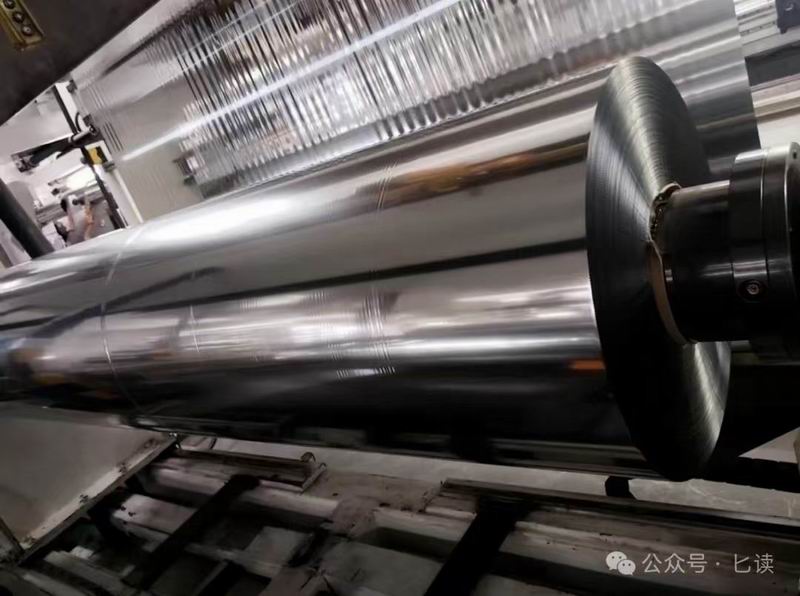

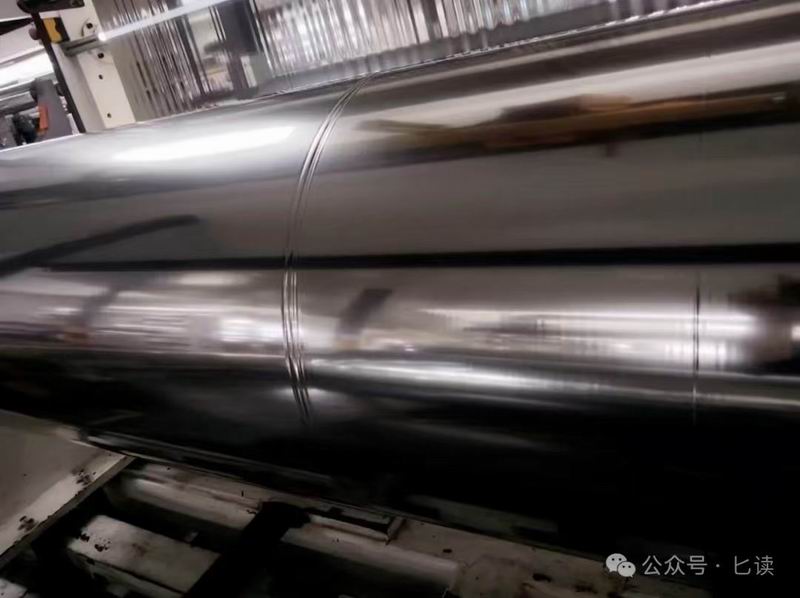

有粉丝朋友在后台发了这样一张图：

　　薄膜爆筋的问题前段时间讲过一次，其实铝箔的也可以套用。

　　在铝箔及复合薄膜的生产加工中，收卷是较后一道、也是极易出现质量问题的工序。作为生产管理或技术人员，你是否遇到过这样的场景：辛辛苦苦生产出来的铝箔卷，表面出现一道道凸起的“青筋”（爆筋），或者端面参差不齐像“宝塔”一样（错层）？

　　这不仅影响产品的外观“卖相”，更是致命的质量缺陷。本文将从后果、定义、成因到解决方案，为您提供一份详实的排查与优化指南。

　　一、不容忽视的后果：质量与成本的双重打击

　　收卷缺陷不仅仅是视觉问题，它直接关系到后续加工的可行性和产品的物理性能。

　　材料报废与成本上升：严重的“爆筋”会导致铝箔发生不可逆的塑性变形，展开后无法恢复平整，导致整卷报废。对于高附加值的电池箔或双零箔，这将带来巨大的经济损失。

　　下游加工停机（Down-time）：端面不平（错层）的铝箔卷在后续的涂布、分切或复合工序中，会导致跑偏、张力波动甚至断带。据行业数据统计，约有30%-40%的分切断带问题源于母卷收卷质量不佳（数据来源：《软包装加工技术》行业统计）。

　　性能失效：在“爆筋”位置，铝箔局部受力过大，可能产生肉眼难以察觉的微裂纹或针孔，严重降低铝箔的阻隔性（水氧透过率升高）和抗拉强度。

　　二、知己知彼：核心缺陷的定义

　　在解决问题前，我们需要统一“术语”，准确界定问题。

　　1.纵向爆筋(Veins/Ridges)

　　又称“暴筋”、“起棱”或“周向凸起”。

　　表现：在铝箔卷的表面，沿圆周方向出现的一条或多条连续的、线状的凸起。用手触摸有明显的硬度和高度差。

　　本质：这是由于局部厚度累积或张力过大，导致该位置的层间压力超过了材料的屈服极限或层间摩擦力极限，形成的应力集中带。

　　2.端面不平(Telescoping/Dished Roll)

　　又称“错层”、“塔形”或“星形”。

　　表现：铝箔卷的侧面（端面）不是平整的平面，而是出现部分膜层向内或向外滑移，形成类似望远镜伸出（Telescoping）或碟状的形态。

　　本质：收卷过程中，层与层之间的摩擦力不足以抵抗侧向力或内部应力，导致层间发生相对滑动。

　　三、追根溯源：为什么会出现这些问题？

　　铝箔收卷是一个涉及材料力学、空气动力学和摩擦学的复杂过程。

　　1.纵向爆筋的成因分析

　　厚度公差累积（主要原因）：铝箔很难做到绝 对的厚度均匀。如果铝箔在横向（CD方向）某一点偏厚1%，在收卷10,000层之后，理论上的直径偏差就会非常巨大。虽然实际中层间空气和材料弹性会吸收一部分，但剩余的直径差会在该处形成极大的环向张力（Hoop Stress），导致“爆筋”。数据参考：行业通常要求铝箔的厚度公差控制在±3%以内，但在高速收卷中，即使是1μm的固定位置偏差，经过数千米的累积也是致命的。

　　收卷张力过大：过大的初始张力会将底层卷得过紧，随着卷径增大，内层受到的挤压力成倍增加，导致材料发生褶皱或暴起。

　　2.端面不平的成因分析

　　张力衰减（锥度）设置不当：如果内层张力小、外层张力大（倒锥度），外层会挤压内层，导致内层铝箔向两侧被“挤出”，形成塔形。

　　空气卷入（Air Entrainment）：在高速收卷（如超过300m/min）时，空气会被带入膜层之间。这层空气像润滑剂一样，使层间摩擦系数大幅降低（甚至接近于0），导致膜层极易横向滑动。（参考来源：Kenneth R.Roisum,Ph.D,"The Mechanics of Winding"）

　　机械精度问题：收卷轴与导辊不平行、收卷轴跳动过大、或纸管（Core）本身端面不平整，都会直接导致收卷端面不齐。

　　四、对症下药：解决方法的解读

　　解决这些问题通常需要“组合拳”，涉及设备改造、参数调整和来料控制。

　　1.针对“纵向爆筋”的解决方案

　　A.引入由于摆动（Oscillation）机制

　　这是解决因厚度不均导致爆筋的有效手段。

　　方法：在收卷机架或放卷机架上增加横向往复摆动功能。

　　原理：通过周期性的左右移动，将铝箔厚度偏厚的区域“错开”分布，避免其在同一圆周位置无限累积。

　　建议参数：摆动幅度通常设定在±5mm~±20mm，摆动频率需根据卷径增长速度调整，避免形成新的周期性波浪。

　　B.优化压辊（Contact Roller）压力

　　方法：使用接触压辊（Lay-on Roller）紧贴收卷表面。

　　原理：压辊的作用是排除层间空气并压实涂层。对于爆筋问题，需检查压辊硬度是否适宜。过硬的压辊容易加剧爆筋，建议使用邵氏硬度A 60-70的橡胶辊，利用其弹性吸收部分厚度突变。

　　C.改善来料板形

　　源头控制，要求上游压延环节通过AVC（自动板形控制）系统，尽量减少高点（High spots）和厚度公差。

　　2.针对“端面不平”的解决方案

　　A.科学设定张力锥度（Taper Tension）

　　这是控制卷取内部应力的核心算法。

　　方法：采用线性递减或双曲线递减的张力模式。随着卷径增大，逐渐减小张力。

　　推荐设定：起始张力：根据铝箔厚度和宽度设定，一般为0.5-0.8 kg/cm宽。锥度值：对于铝箔，建议设定15%-25%的张力锥度。即卷径达到较大时，张力比卷芯处降低15%-25%。这可以防止外层过紧挤压内层导致错层。

　　B.精确控制压辊压力（Nip Pressure）

　　原理：压辊压力越大，排气效果越好，摩擦力越大，越不易错层。但压力过大又会导致爆筋。

　　策略：采用压力锥度。起卷时压力大，防止打滑；卷径增大后压力适当减小。

　　曲线参考：压力可设定随卷径增加呈线性增加（以保持单位面积压力恒定，因为接触面积随卷径变大而变大），或者保持恒定的线压力，具体需根据设备特性测试。

　　C.机械精度校准

　　平行度：定期使用激光对中仪校准各导辊与收卷轴的平行度，偏差应控制在0.05mm/m以内。

　　动平衡：检查各类导辊的动平衡，消除振动引起的横向位移。

　　3.综合故障排查表(Troubleshooting Table)

　　现象可能原因调整方向爆筋(Veins)

　　1.铝箔局部厚度超差2.张力过大3.压辊压力过大

　　1.开启收卷摆动2.增大张力锥度（降低外层张力）3.减小压辊压力

　　端面错层(Telescoping)

　　1.张力过小或锥度过大2.卷入空气过多3.机械不对中

　　1.提高基础张力2.增加压辊压力（排气）3.检查辊系平行度

　　菊花芯(Starring)

　　1.内部张力过松，外部过紧

　　1.优化张力曲线，避免外层突然加压

　　总结与下一步建议

　　铝箔收卷出现的纵向爆筋和端面不平，本质上是厚度累积效应与卷取内应力分布之间的博弈。

　　核心解决思路总结：

　　必须要摆动：利用机械摆动分散厚度误差，是解决爆筋的物理基础。

　　张力要有锥度：合理的张力衰减（15%-25%）是防止端面错层和内层皱折的关键。

　　压辊是排气阀：利用压辊压力有效排除空气，增加层间摩擦，防止高转速下的滑动。

　　建议下一步行动：

　　如果您的产线目前正面临此类困扰，建议首先检查收卷摆动功能是否开启，其次调取系统的张力历史曲线，查看是否存在张力突变或锥度设定不合理的情况。
